使用 jsrc 可视化基因调控网络

2026-05-23

基因调控网络（Gene Regulatory Network, GRN）描述了转录因子如何调控靶基因的表达，是理解细胞功能和疾病机制的关键。jsrc 的 GRN 模块提供了从数据转换到交互式可视化的完整工具链，包含 5 个子命令：net2json、anno2json、centrality、build 和 serve。

推荐使用 uv 安装，方便全局调用，在 Linux 服务器上不用管理员权限也可以安装 uv 的：

curl -LsSf https://astral.sh/uv/install.sh | sh
uv tool install jsrc

如果需要安装所有模块则使用下列命令：

uv tool install jsrc[all]

数据准备

GRN 模块需要两个输入文件，都是 TSV 格式：

网络边表包含三列：调控基因、靶基因、调控强度（0-1）：

MYC	CCND1	0.612
MYC	ICAM1	0.868
TP53	PIK3CA	0.515
STAT3	MTOR	0.710
NF-kB	CDKN1A	0.639

注释包含三列：基因 ID、功能描述、UniProt ID（第三列可选）：

MYC	Myc proto-oncogene protein	P01106
TP53	Tumor protein p53	P04637
STAT3	Signal transducer and activator of transcription 3	P40763
CCND1	Cyclin D1	P24385

net2json

首先需要将 TSV 格式的边表转换为 JSON 格式，用于 Web 可视化，方便浏览器动态读入：

jsrc grn net2json -i network.tsv -o grn.json

输出：

Network JSON written: grn.json
Genes: 26 | Edges: 44

生成的 JSON 格式：

[
  {"source": "MYC", "target": "CCND1", "val": 0.612},
  {"source": "MYC", "target": "ICAM1", "val": 0.868},
  ...
]

anno2json

同理，将注释表转换为 JSON 格式：

jsrc grn anno2json -i annotation.tsv -o annotation.json

生成的 JSON 格式：

{
  "MYC": {"p": "P01106", "d": "Myc proto-oncogene protein"},
  "TP53": {"p": "P04637", "d": "Tumor protein p53"},
  ...
}

其中 p 是 UniProt ID，d 是功能描述。

centrality

计算网络中每个节点的中心性指标，用于识别关键调控因子：

jsrc grn centrality -i network.tsv --top 10

输出：

nodes	26
edges	44
node	in_degree	out_degree	total_degree
HIF1A	0.8090	5.8080	6.6170
FOXO1	0.6500	4.6810	5.3310
SMAD3	0.7730	4.1270	4.9000
STAT3	0.0000	4.5170	4.5170
NF-kB	1.6900	2.1290	3.8190
CREB	0.0000	3.2810	3.2810
E2F1	0.7270	2.2740	3.0010
MYC	0.0000	2.9710	2.9710
AP-1	0.8610	1.9830	2.8440
CCNE1	2.5500	0.0000	2.5500
  • in_degree：入度，表示该基因被多少个其他基因调控
  • out_degree：出度，表示该基因调控多少个其他基因
  • total_degree：总度数，反映该基因在网络中的重要性

从结果可以看出，HIF1A 和 FOXO1 是网络中最重要的调控因子，STAT3 和 CREB 主要作为调控者（出度高，入度为 0），CCNE1 主要作为靶基因（入度高，出度为 0）。

  • --sep：列分隔符，默认自动识别空格或制表符
  • --top：显示前 N 个节点，默认 20

build

构建 Web 可视化应用，生成 HTML、CSS、JavaScript 和数据文件：

jsrc grn build -d viewer -g grn.json -n annotation.json

生成的目录结构：

├── css
│   └── style.css
├── index.html
├── js
│   └── script.js
└── json
    ├── annotation.json
    └── grn.json

打包为 ZIP 文件：

jsrc grn build -d viewer -g grn.json -n annotation.json -z grn_viewer.zip

参数说明：

  • -d, --dir：输出目录，默认当前目录
  • -g, --grn-json：网络数据 JSON 文件
  • -n, --annotation-json：注释数据 JSON 文件（可选）
  • -z, --zip-output：打包为 ZIP 文件
  • -a, --all：全视图模式，节点数小于阈值时自动展开所有节点（默认）
  • -e, --expand：点击展开模式，需要点击节点才展开邻居
  • -t, --threshold：全视图阈值，默认 300
  • --max-nodes：最大显示节点数，0 表示不限制

serve

启动本地 HTTP 服务器，快速预览可视化效果：

jsrc grn serve -g grn.json -n annotation.json -p 8000

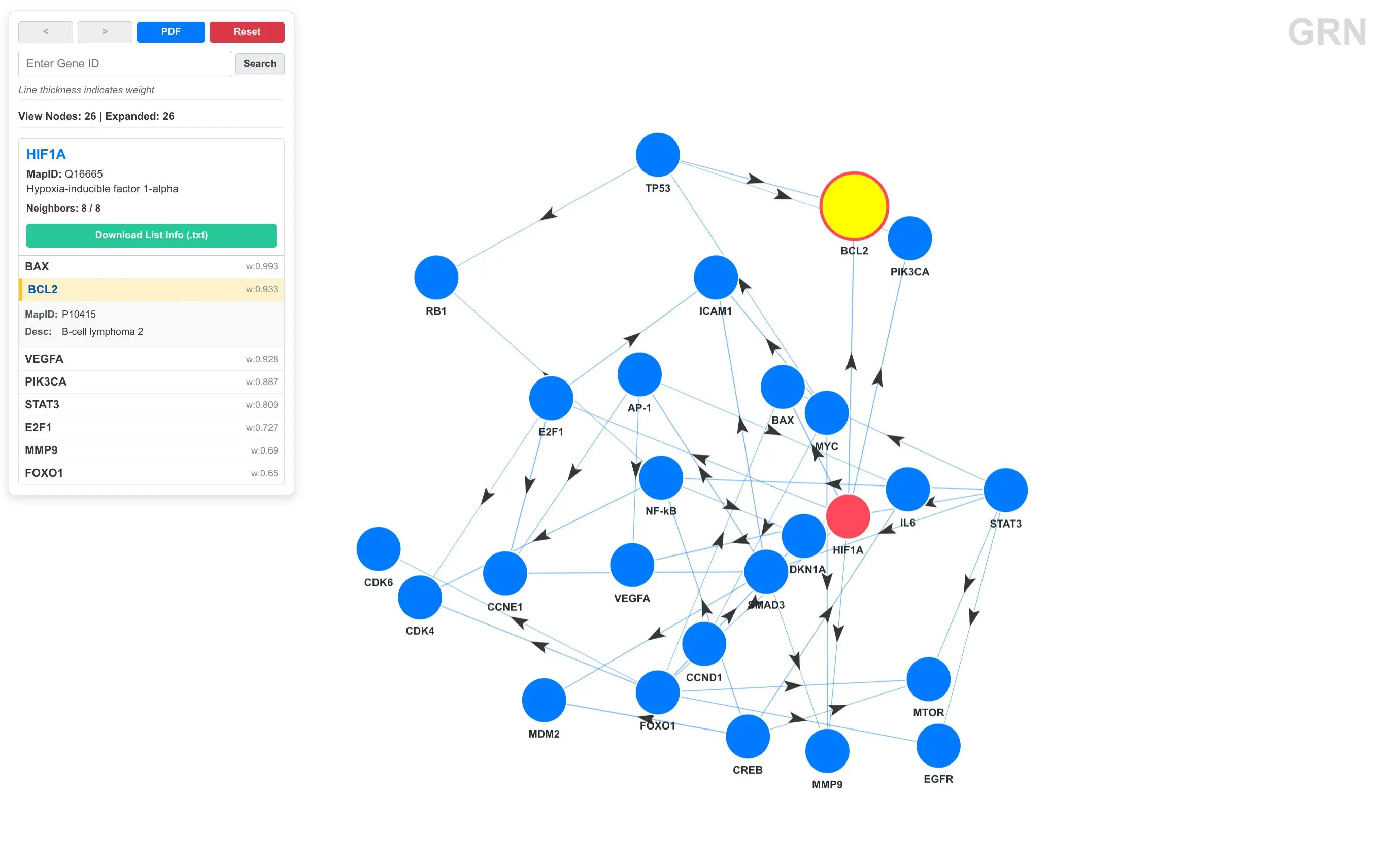

在浏览器中打开 http://127.0.0.1:8000 即可查看可视化界面，效果如下：

  • 搜索框输入基因 ID，点击 Search 按钮查看调控关系
  • 点击节点展开其邻居节点
  • 使用 < 和 > 按钮前进/后退导航历史
  • Reset 按钮重置视图
  • PDF 按钮导出当前视图为 PDF 文件
  • 节点颜色：红色表示当前选中的基因，蓝色表示邻居基因，灰色表示其他基因
  • 边的粗细表示调控强度（weight 值）
  • 右侧面板显示节点计数和邻居列表，点击邻居可以跳转查看

参数说明：

  • -g, --grn-json：网络数据 JSON 文件（必需）
  • -n, --annotation-json：注释数据 JSON 文件（可选）
  • -d, --dir：服务目录，默认当前目录
  • -p, --port：端口号，默认 8000
  • -a, --all：全视图模式（默认）
  • -e, --expand：点击展开模式
  • -t, --threshold：全视图阈值，默认 300

性能优化

对于大规模网络（节点数 > 500），建议使用点击展开模式：

jsrc grn serve -g large_network.json -e

或者限制最大节点数：

jsrc grn build -g large_network.json --max-nodes 500

也可以先用 centrality 找出重要节点，然后筛选网络边表，只保留这些节点的调控关系。
